Comment fonctionne le moteur CROSSPLANE de YAMAHA par Moto Journal
Quand on parle de Yamaha et de son moteur crossplane, on entend souvent le bruit caractéristique de la R1 avant même de comprendre ce qui se passe sous le carter. Cette sonorité si particulière, grave et rageuse, ne sort pas d’un échappement travaillé : elle est inscrite dans la mécanique même du moteur, dans la façon dont les pistons s’enchaînent et dont les combustions se répartissent. Pour comprendre le crossplane, il faut d’abord revenir à une notion de base, celle du calage moteur, puis remonter la chaîne jusqu’au MotoGP où ce concept a vu le jour. C’est exactement ce que propose cette vidéo pédagogique, que l’on peut retrouver sur YouTube, et dont on vous restitue ici les enseignements principaux.
Au-delà du simple effet sonore, le crossplane est une architecture interne qui modifie la manière dont le couple arrive à la roue arrière, dont le vilebrequin tourne et dont le pilote ressent chaque ouverture des gaz. C’est une technologie qui a migré de la compétition vers la production, et qui mérite qu’on s’y arrête pour comprendre ce qu’elle change concrètement quand on roule.
1. Le calage moteur : la base qu’il faut comprendre

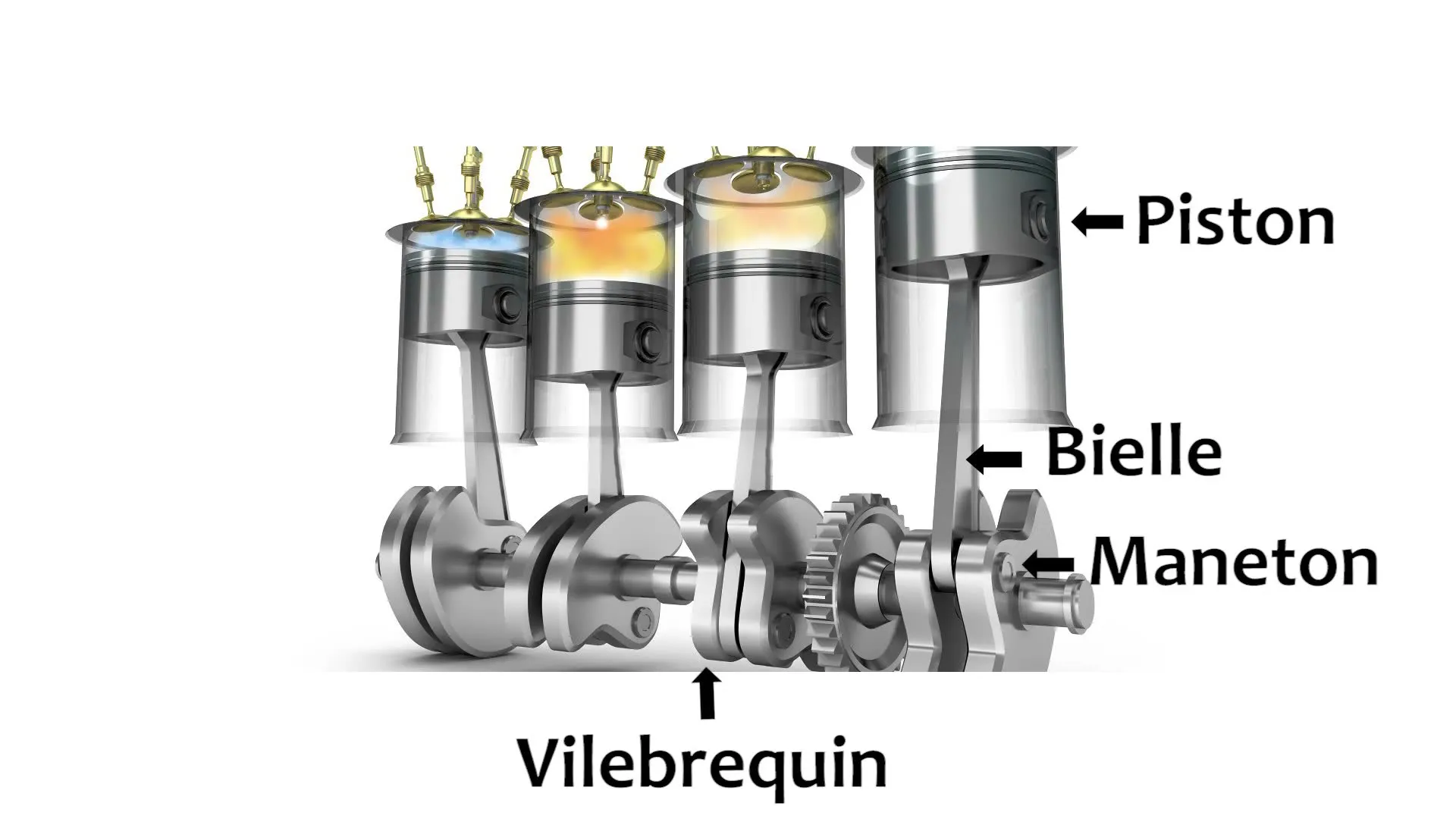

Pour saisir ce qu’est un moteur crossplane, il faut commencer par le commencement : le calage moteur. Cette expression, un peu technique au premier abord, désigne en réalité une chose très concrète. Il s’agit de la façon dont les manetons du vilebrequin — c’est-à-dire les parties excentrées sur lesquelles viennent se fixer les bielles — sont positionnés les uns par rapport aux autres dans l’espace.

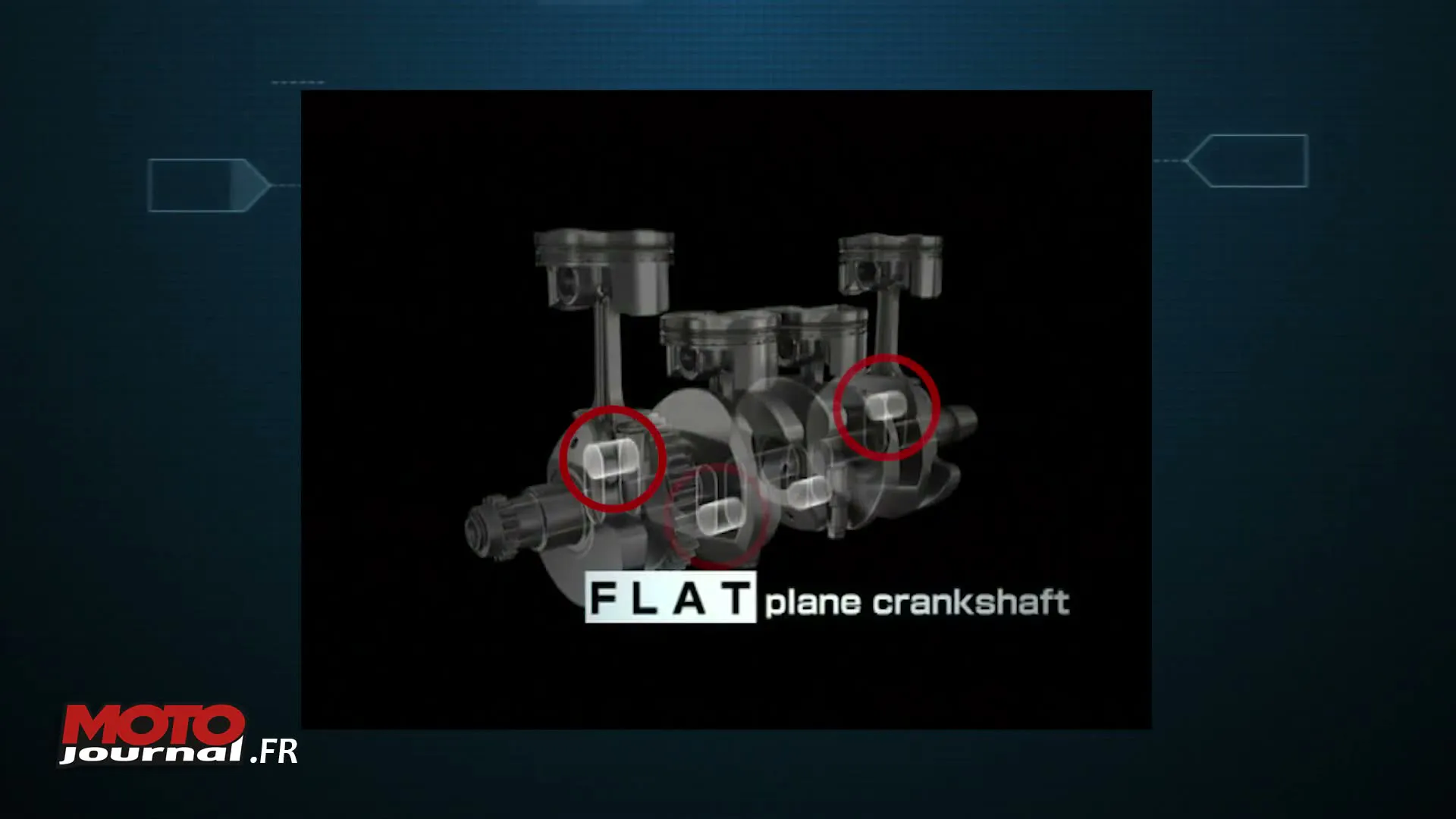

Sur un quatre cylindres en ligne classique, qui reste l’architecture la plus répandue en moto, les manetons sont décalés de 180 degrés. Concrètement, cela signifie que lorsque l’un pointe vers le haut, son voisin pointe vers le bas, et ainsi de suite. Cette disposition forme ce que l’on appelle un vilebrequin à plat, parce que les manetons s’alignent dans un même plan. C’est la configuration la plus courante, celle que l’on retrouve sur la majorité des sportives et des roadsters du marché.
Le calage moteur, c’est donc ni plus ni moins que l’angle de décalage entre chaque maneton. Et c’est précisément ce paramètre qui va déterminer toute la personnalité d’un moteur : son bruit, sa vibration, sa façon de délivrer le couple, et même, dans une certaine mesure, le ressenti du pilote à la poignée de gaz.
Pour bien se représenter la chose, on peut imaginer le vilebrequin comme une série de disques empilés sur un axe. Sur un quatre cylindres classique, chaque disque porte un maneton, et ces manetons sont disposés en alternance haut-bas-haut-bas. Sur un crossplane, la disposition change du tout au tout, comme on va le voir dans la section suivante.
2. Crossplane : ce que le terme veut dire
Le mot « crossplane » vient de l’anglais et signifie littéralement « plan en croix ». À première vue, ça ne dit pas grand chose, et c’est normal : la traduction littérale ne suffit pas à comprendre l’idée. Il faut la replacer dans son contexte mécanique pour que le terme prenne tout son sens.

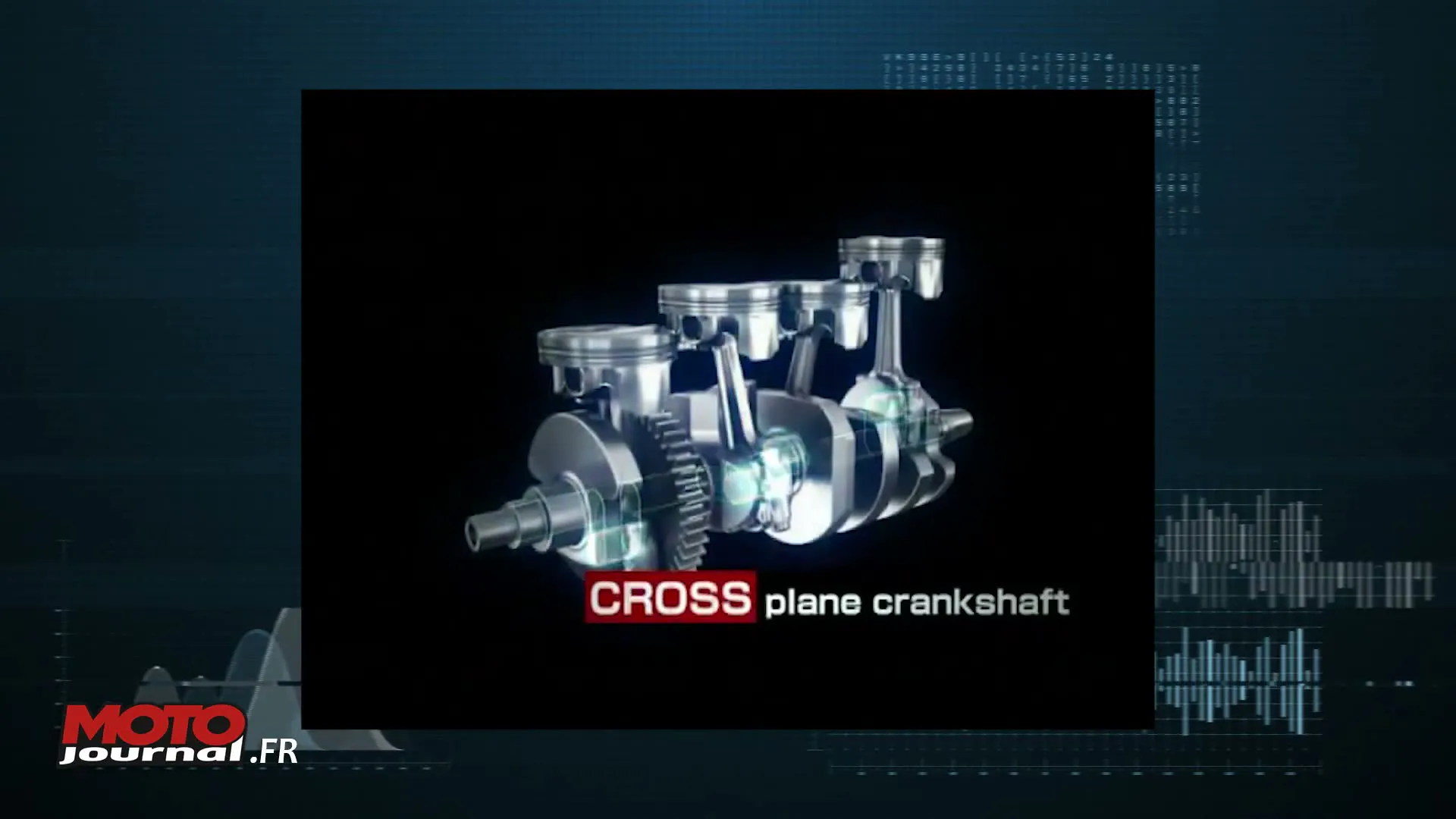

Sur un moteur crossplane, les manetons du vilebrequin ne sont plus décalés de 180 degrés comme sur un quatre cylindres classique. Ils sont répartis à 90 degrés les uns par rapport aux autres. Autrement dit, chaque maneton forme un angle droit avec le précédent. Quand on regarde le vilebrequin dans l’espace, les manetons dessinent alors une croix — d’où le nom de la technologie.
C’est cette disposition géométrique qui donne au moteur sa signature sonore. Tous les quatre cylindres en ligne ne sonnent pas pareil, et c’est précisément parce que tous n’ont pas le même calage. Quand on écoute une R1, une GSX-R, une CBR ou une ZX-4R côte à côte, on perçoit immédiatement une différence. Celle-ci ne vient pas de l’échappement, ni même du mapping d’injection : elle vient de la mécanique profonde, de la façon dont les manetons sont agencés sur le vilebrequin.
Yamaha a introduit cette architecture sur sa R1 à partir de 2009. Depuis, la marque japonaise qualifie officiellement son moteur de « quatre cylindres crossplane ». Ce n’est pas un argument marketing : c’est une réalité technique qui change la donne sur le plan du comportement moteur.
3. L’ordre d’allumage : la vraie raison du son différent

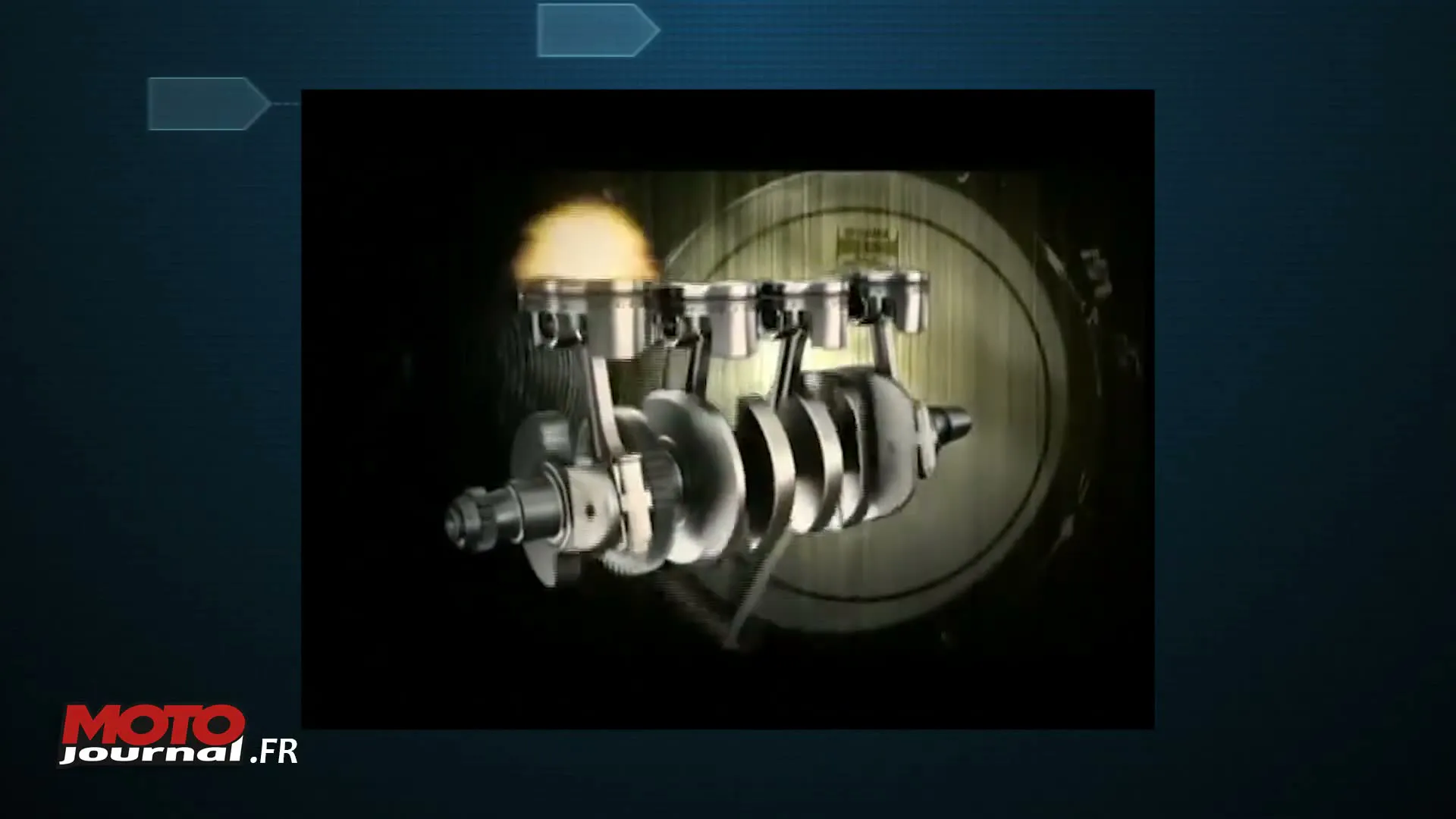

Maintenant que l’on sait ce qu’est le calage et en quoi le crossplane se distingue sur ce point, il faut s’intéresser à ce qui se passe au niveau des combustions. C’est là que tout se joue, et c’est là que le son particulier du moteur prend naissance.
Un bruit de moteur, qu’il s’agisse d’une voiture, d’une moto ou d’un avion, n’est jamais qu’une onde de pression qui stimule nos tympans. Dans le cas d’un moteur thermique, ces ondes de pression sont créées par les combustions successives qui se produisent dans les cylindres. Chaque explosion pousse le piston vers le bas, génère une vibration, et c’est cette vibration qui se transforme en onde sonore.
Sur un quatre cylindres en ligne classique, les combustions se répartissent à intervalles réguliers. Comme le moteur quatre temps a besoin de deux tours de vilebrequin pour effectuer un cycle complet, et qu’il y a quatre cylindres, les explosions se succèdent tous les 180 degrés de rotation du vilebrequin. Le rythme est métronomique, régulier, prévisible. C’est ce qui donne aux quatre cylindres classiques leur sonorité si reconnaissable, presque uniforme d’un constructeur à l’autre.
Sur un moteur crossplane, ce rythme change. Les combustions ne s’enchaînent plus à intervalles réguliers. Certaines explosions sont plus rapprochées, d’autres plus espacées. La répartition des combustions dans le cycle moteur — ce que l’on appelle l’ordre d’allumage — est donc différente. Et c’est précisément cette différence de rythme qui produit le son si particulier du moteur Yamaha.
Pour bien comprendre, on peut faire un parallèle avec un métronome. Un quatre cylindres classique, c’est un métronome qui bat tous les 180 degrés, sans variation. Un crossplane, c’est un métronome dont les battements sont irréguliers : un rapide, un lent, un rapide, un lent. Le résultat sonore est radicalement différent, plus haché, plus expressif, plus proche de ce que produirait un V4 ou un bicylindre.
D’ailleurs, la vidéo le souligne : une Honda VFR 800, qui est équipée d’un moteur V4, possède un ordre d’allumage similaire à celui du crossplane Yamaha. Et quand on écoute les deux motos, on retrouve effectivement une sonorité proche. Preuve que c’est bien l’ordre d’allumage qui dicte le bruit, et non le nombre de cylindres ou leur disposition géométrique.
4. Du MotoGP à la route : la naissance du crossplane
Le moteur crossplane n’est pas né dans un bureau d’études pour équiper une moto de série. Il est né de la compétition, et plus précisément du MotoGP. C’est sur la Yamaha M1, la moto officielle engagée en catégorie reine, que cette architecture a été développée pour la première fois.
Valentino Rossi pilote la M1 depuis 2004, et c’est à partir de cette période que Yamaha a commencé à travailler sérieusement sur le concept crossplane. L’objectif n’était pas de produire un son original ou de se démarquer des autres constructeurs sur le plan marketing. Il s’agissait de résoudre des problèmes très concrets liés à la performance en course.
Quand on développe un moteur de MotoGP, on ne cherche pas la même chose que pour une moto de route. La priorité, c’est la performance pure, la capacité à mettre le maximum de puissance au sol, à garder l’adhérence dans les phases critiques, à offrir au pilote un feeling le plus précis possible. Et c’est sur ces trois terrains que le crossplane a montré des avantages théoriques intéressants.
Une fois la technologie éprouvée en course, Yamaha a décidé de la transposer à ses modèles de série. La R1 a été la première bénéficiaire, à partir de 2009. Depuis, d’autres modèles de la gamme ont adopté cette architecture, qui est devenue une signature de la marque.
Ce passage du MotoGP à la route est important à souligner, parce qu’il explique pourquoi le crossplane n’est pas qu’un gadget. C’est une technologie qui a fait ses preuves au plus haut niveau de la compétition, et qui a ensuite été déclinée pour les motards qui roulent sur la voie publique. Quand on achète une Yamaha équipée d’un moteur crossplane, on profite d’un héritage direct de la course.
5. Premier avantage : des temps morts entre explosions
Le premier avantage théorique du moteur crossplane tient à la répartition irrégulière des explosions dans le cycle. Comme on l’a vu, les combustions ne s’enchaînent pas à intervalles réguliers : il y a des moments où deux explosions sont plus rapprochées, et d’autres où elles sont plus espacées.
Ces espaces plus longs entre certaines explosions, on peut les appeler des temps morts. Pendant ces phases, il n’y a pas de combustion, donc pas de couple moteur instantané. Le moteur « respire » un instant, si l’on peut dire, avant que l’explosion suivante ne survienne.
Pourquoi est-ce un avantage ? Parce que ces micro-périodes de repos permettent aux pneus de retrouver un peu d’adhérence lorsqu’ils commencent à glisser. En MotoGP, où les pneumatiques travaillent aux limites et où les pilotes cherchent à exploiter chaque gramme de grip, ces temps morts peuvent faire la différence. Le pneu a une fraction de seconde pour se « recalmer », pour retrouver un peu de mordant, avant que la prochaine explosion ne vienne à nouveau le solliciter.
Sur la route, cet avantage existe aussi, mais il est moins perceptible. On ne roule pas aux limites d’adhérence en permanence, sauf peut-être sur circuit. Cela dit, le bénéfice reste réel : à la limite, le crossplane offre une marge de grip supplémentaire qui peut être utile dans les phases de transition, en entrée de virage ou en sortie de courbe.
Ce premier avantage est donc essentiellement lié à la motricité. Le crossplane n’est pas qu’un moteur qui sonne différemment : c’est un moteur qui, théoriquement, transmet mieux la puissance au sol, en offrant aux pneumatiques des micro-pauses pour préserver leur grip.
6. Deuxième avantage : l’équilibre du vilebrequin et le couple d’inertie
Le deuxième avantage théorique du crossplane est plus subtil, mais tout aussi important. Il concerne l’équilibre dynamique du vilebrequin et la gestion du couple d’inertie des bielles.
Pour comprendre, il faut d’abord savoir que le couple délivré par un moteur ne provient pas uniquement des combustions. Il y a deux sources de couple. La première, c’est évidemment la combustion : le gaz qui pousse le piston vers le bas. La seconde, c’est l’inertie des pistons et des bielles, qui continuent à tourner par inertie même quand il n’y a pas de combustion.
Ce couple d’inertie dépend directement du calage moteur. Et c’est là que le crossplane fait la différence. Avec ses manetons répartis à 90 degrés, le vilebrequin bénéficie d’un meilleur équilibre dynamique. Les forces en jeu se compensent plus harmonieusement, et le couple d’inertie généré par les bielles est réduit.
Pourquoi est-ce un bénéfice ? Parce que plus le couple d’inertie est faible, plus le pilote ressent de manière transparente le couple fourni par les combustions elles-mêmes. Concrètement, quand on ouvre les gaz, on perçoit directement la réponse du moteur, sans que cette réponse soit « parasitée » par les inerties mécaniques. La connexion entre la poignée de gaz et la roue arrière est plus directe, plus précise.
Sur un quatre cylindres classique, avec ses manetons à 180 degrés, le couple d’inertie est plus important. Cela ne rend pas le moteur moins bon, mais le ressenti est différent. Le pilote perçoit une réponse qui est la somme du couple de combustion et du couple d’inertie, ce qui peut donner une sensation un peu plus « floue » ou plus « arrondie ».
Sur un crossplane, la sensation est plus chirurgicale. On sent exactement quand le moteur commence à pousser, quand il atteint son régime optimal, quand il commence à perdre de l’efficacité. C’est un bénéfice qui se ressent particulièrement en conduite sportive, sur circuit ou sur route sinueuse, où la précision de la réponse moteur fait la différence.
7. Le ressenti à la poignée de gaz
Au fond, c’est bien là que tout se joue : dans le ressenti à la poignée de gaz. Le moteur crossplane n’est pas qu’une curiosité technique ou un argument de vente. C’est une architecture qui change concrètement la manière dont on dialogue avec sa moto.
Quand on roule sur une Yamaha équipée d’un moteur crossplane, on perçoit immédiatement une différence par rapport à un quatre cylindres classique. La réponse à l’ouverture des gaz est plus vive, plus directe. Le couple arrive de manière plus linéaire, sans à-coups parasites liés aux inerties mécaniques. Et le son, bien sûr, accompagne le tout, avec cette signature grave et rageuse qui fait le bonheur des amateurs.
Ce ressenti est particulièrement appréciable dans les phases de transition, quand on passe d’une portion de virage à une autre, quand on remet les gaz en sortie de courbe, quand on cherche à placer la moto avec précision. Le moteur répond au doigt et à l’œil, et c’est exactement ce que recherchent les pilotes sportifs.
Cela dit, il ne faut pas idéaliser le crossplane. Ce n’est pas le moteur parfait, et il a aussi ses contraintes. Par exemple, le calage à 90 degrés génère des vibrations secondaires qui doivent être gérées par des systèmes d’équilibrage. La largeur du moteur peut aussi être légèrement supérieure à celle d’un quatre cylindres classique. Mais ces contraintes sont mineures au regard des bénéfices apportés.
Pour les motards qui cherchent une moto avec du caractère, une réponse moteur précise et une sonorité qui sort de l’ordinaire, le crossplane reste une architecture de référence. C’est un choix technique qui fait sens, et qui explique pourquoi Yamaha continue de l’utiliser sur ses modèles sportifs les plus emblématiques.
8. Questions fréquentes sur le moteur crossplane Yamaha
Que signifie littéralement « crossplane » ?
C’est un terme anglais que l’on peut traduire par « plan en croix ». Il fait référence à la disposition des manetons du vilebrequin, qui sont répartis à 90 degrés les uns par rapport aux autres, formant une croix dans l’espace.
En quoi le calage moteur change-t-il le son d’un moteur ?
Le son d’un moteur est créé par les combustions successives dans les cylindres. Si les combustions s’enchaînent à intervalles réguliers, le son est régulier. Si elles sont irrégulières, le son est plus haché, plus expressif. C’est l’ordre d’allumage, qui dépend du calage, qui détermine cette répartition.
Depuis quand Yamaha utilise-t-elle le crossplane sur ses motos de série ?
Selon la vidéo, c’est à partir de 2009 que Yamaha a qualifié officiellement sa R1 de moteur crossplane. La technologie avait été développée auparavant pour la compétition, notamment sur la M1 de MotoGP.
Le crossplane a-t-il été développé pour la course ou pour la route ?
Le concept a été développé à l’origine pour la compétition, sur la Yamaha M1 de MotoGP, moto pilotée par Valentino Rossi depuis 2004. Ce n’est qu’ensuite que la technologie a été transposée aux modèles de série.
Quels sont les avantages du crossplane par rapport à un quatre cylindres classique ?
La vidéo en cite deux principaux. D’abord, les temps morts entre certaines explosions permettent aux pneus de retrouver un peu d’adhérence. Ensuite, le calage à 90 degrés offre un meilleur équilibre dynamique du vilebrequin et réduit le couple d’inertie des bielles, ce qui rend la réponse moteur plus transparente pour le pilote.
Est-ce que le crossplane concerne uniquement les quatre cylindres en ligne ?
Dans la vidéo, il est question du crossplane appliqué à un quatre cylindres en ligne, celui de la R1. Mais le concept de calage à 90 degrés et d’ordre d’allumage irrégulier peut théoriquement s’appliquer à d’autres configurations. La Honda VFR 800, par exemple, possède un ordre d’allumage similaire avec son V4.
Le crossplane change-t-il vraiment le ressenti à la conduite ?
Oui, c’est l’un des objectifs principaux de cette architecture. En réduisant le couple d’inertie et en offrant une réponse moteur plus directe, le crossplane permet au pilote de mieux sentir ce qui se passe entre la poignée de gaz et la roue arrière. C’est un bénéfice particulièrement apprécié en conduite sportive.
9. Conclusion
Le moteur crossplane de Yamaha n’est pas qu’une affaire de sonorité. C’est une architecture technique pensée pour la compétition, qui a migré vers la série après avoir fait ses preuves en MotoGP. En décalant les manetons du vilebrequin à 90 degrés au lieu de 180, Yamaha a modifié en profondeur la répartition des combustions, l’équilibre dynamique du moteur et le ressenti à la poignée de gaz. Le résultat, c’est un quatre cylindres qui sonne comme un V4, qui offre des micro-pauses aux pneumatiques à la limite, et qui procure une connexion plus directe entre le pilote et la machine. Pour qui cherche une moto avec du caractère et une réponse moteur précise, le crossplane reste une référence technique qui mérite d’être comprise avant d’être appréciée. Pour aller plus loin, la vidéo originale est disponible sur YouTube.
9. Honda VFR 800 : quand l’ordre d’allumage prime sur la configuration

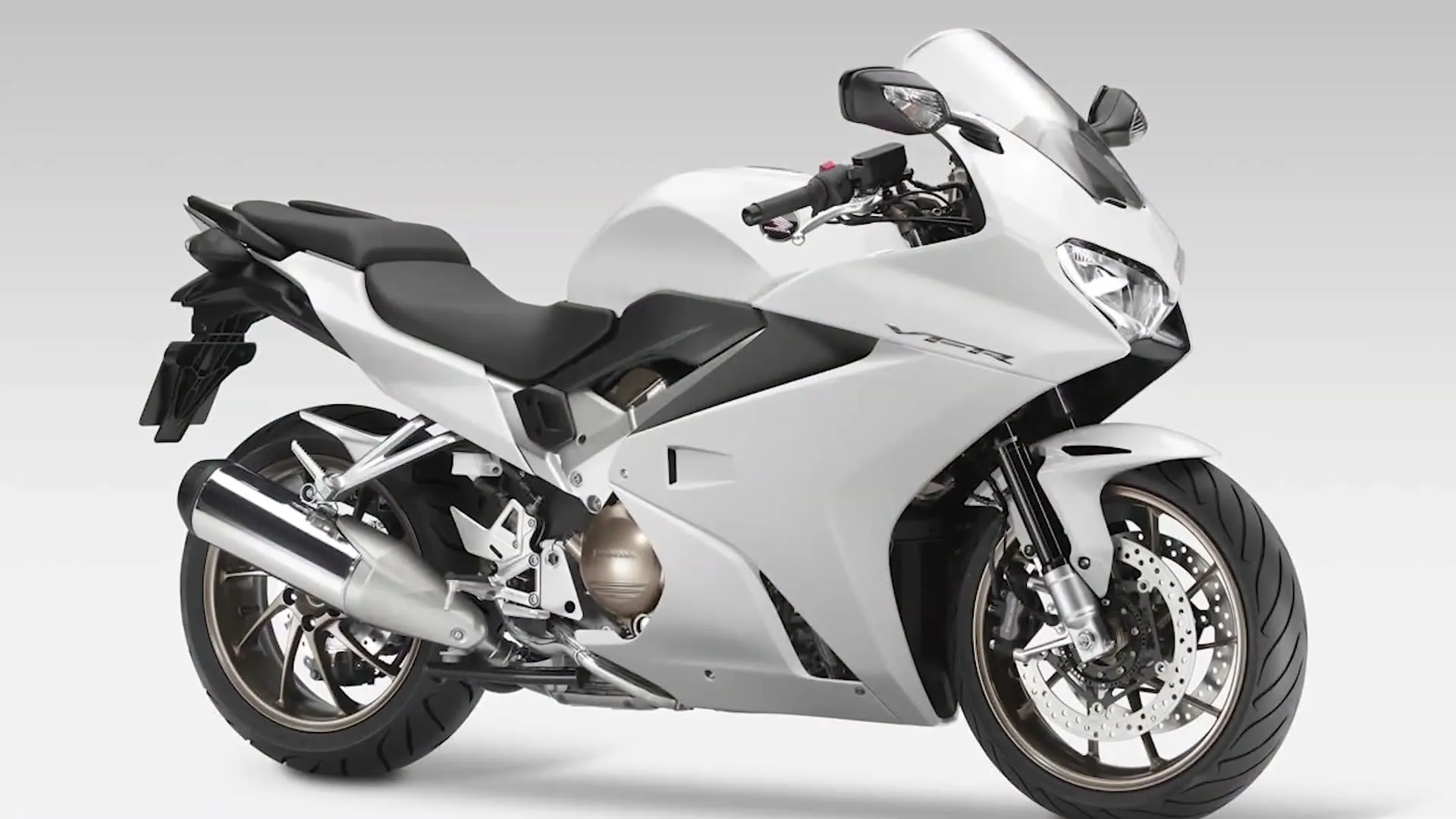

À la fin de la vidéo, le présentateur propose une expérience sonore intéressante : il fait écouter le bruit d’une autre moto, une Honda VFR 800. Et là, surprise : la sonorité ressemble étrangement à celle d’un moteur crossplane, alors qu’il s’agit d’un V4 et non d’un quatre cylindres en ligne.
Cette comparaison est révélatrice. Elle montre que ce qui produit cette signature sonore particulière, ce n’est pas tant la configuration géométrique des cylindres (en ligne ou en V) que l’ordre d’allumage. La VFR 800 possède un ordre d’allumage similaire à celui du crossplane de Yamaha, et c’est cela qui génère des ondes de pression comparables dans le moteur, et donc un rendu acoustique proche à l’échappement.
Pour le motard, cela signifie que l’oreille seule ne suffit pas toujours à identifier l’architecture d’un moteur. Deux motos techniquement très différentes peuvent produire des sonorités voisines si leur ordre d’allumage est similaire. C’est une bonne leçon de mécanique : le son d’un moteur est avant tout une affaire de rythme de combustions, pas de disposition des cylindres dans l’espace.
Cela confirme aussi que le crossplane de Yamaha n’est pas une formule magique réservée aux quatre cylindres en ligne. C’est un concept d’ordre d’allumage qui peut, en théorie, produire des effets similaires sur d’autres architectures. La VFR 800 en est la preuve involontaire : avec son V4 et son ordre d’allumage particulier, elle obtient un résultat sonore proche de celui d’un crossplane, sans pour autant en être un sur le plan du calage du vilebrequin.
Pour Honda, cela n’enlève rien aux qualités de la VFR 800, qui reste une moto à part dans la production de la marque. Mais pour Yamaha, c’est une façon de montrer que le crossplane est bien plus qu’un argument marketing : c’est une architecture technique qui produit des effets mesurables et audibles, et qui peut être partiellement reproduite par d’autres choix de conception.
10. Le son du crossplane : une conséquence technique, pas un argument marketing
Il est tentant de réduire le moteur crossplane à sa sonorité. Grave, rageuse, irrégulière, elle fait partie des signatures moteur les plus reconnaissables du marché actuel. Mais il ne faut pas confondre l’effet avec la cause.
Dans la vidéo, le présentateur le dit clairement : le bruit n’est que la résultante des choix techniques. Quand Yamaha a développé le moteur de la M1 en 2004, l’objectif n’était pas de produire un son particulier. Les objectifs étaient la motricité et la connexion plus directe avec la poignée de gaz. La sonorité est venue ensuite, comme une conséquence inévitable de l’architecture choisie.
C’est une distinction importante. Le crossplane n’est pas un moteur conçu pour sonner différemment des autres. C’est un moteur conçu pour mieux transmettre la puissance au sol et pour offrir une réponse plus directe à l’ouverture des gaz. La sonorité particulière n’est qu’un effet secondaire, même si c’est celui qui frappe le plus l’oreille au premier abord.
Pour les motards, cela change la perspective. On peut aimer le son du crossplane pour ce qu’il est, mais on doit aussi comprendre qu’il est l’expression audible d’une architecture technique pensée pour la performance. C’est cette architecture qui fait la valeur du moteur, pas seulement sa voix.
Et c’est aussi ce qui explique que d’autres motos, comme la VFR 800 de Honda, puissent produire des sonorités similaires sans pour autant être des crossplane. Le son est un indicateur de l’ordre d’allumage, pas une garantie d’architecture crossplane. Seul le calage du vilebrequin à 90 degrés fait un véritable crossplane, et c’est ce détail mécanique qui change tout, du comportement moteur jusqu’à la note d’échappement.
